Dentro de los diferentes tipos de construcción que se tienen, existen dos tipos en el cual todas las cargas de gravedad y sísmicas son resistidas por los muros, a este tipo de edificaciones se les llama «Construcciones de Albañilería» y dentro de este grupo aun existe una subdivisión de dos grandes sub grupos, el primero llamado albañilería confinada y el segundo llamado albañilería armada. En este articulo nos abocaremos al proceso constructivo y las características que tiene este ultimo subgrupo.
Albañileria armada

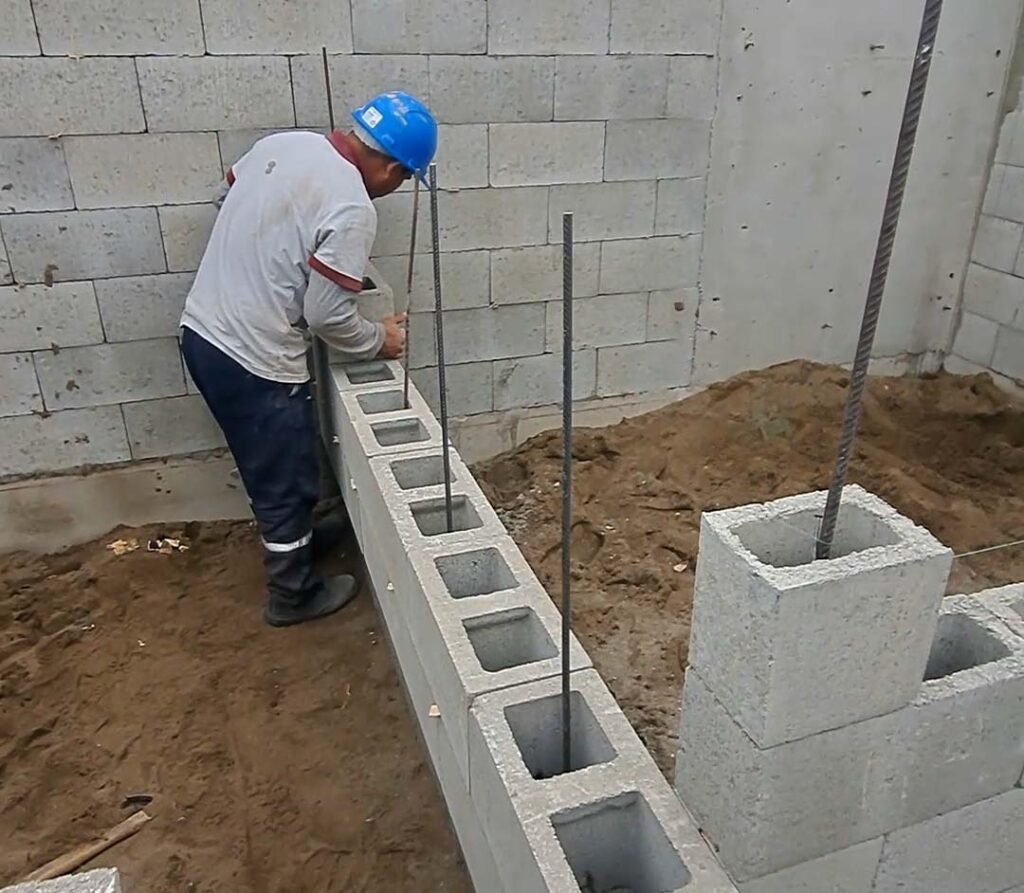

Se le denomina albañilería armada debido a que a diferencia de la confinada, en esta se tiene acero de refuerzo en el interior de las unidades o bloques de albañilería, este acero es el que proporciona rigidez y resistencia al muro ante una posible carga horizontal. Este reforzamiento generalmente esta dado por varillas de 3/8″ de diametro y son colocadas tanto horizontal, como verticalmente.

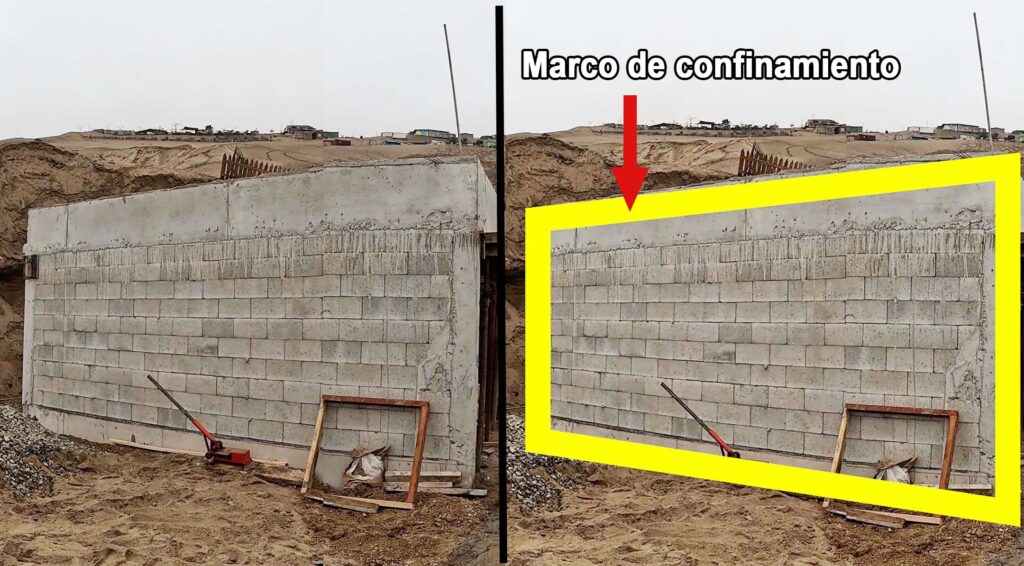

Existe también la variante, en donde se tiene una albañilería armada que esta confinada por sus cuatro lados (Fig.03), en este tipo la albañilería armada quedara confinada en sus cuatro bordes por elementos de concreto como vigas de conexión o sobrecimientos armados, columnas o placas y finalmente vigas en su parte superior. De esta manera el muro trabaja de manera conjunta entre el muro y los elementos estructurales de confinamiento.

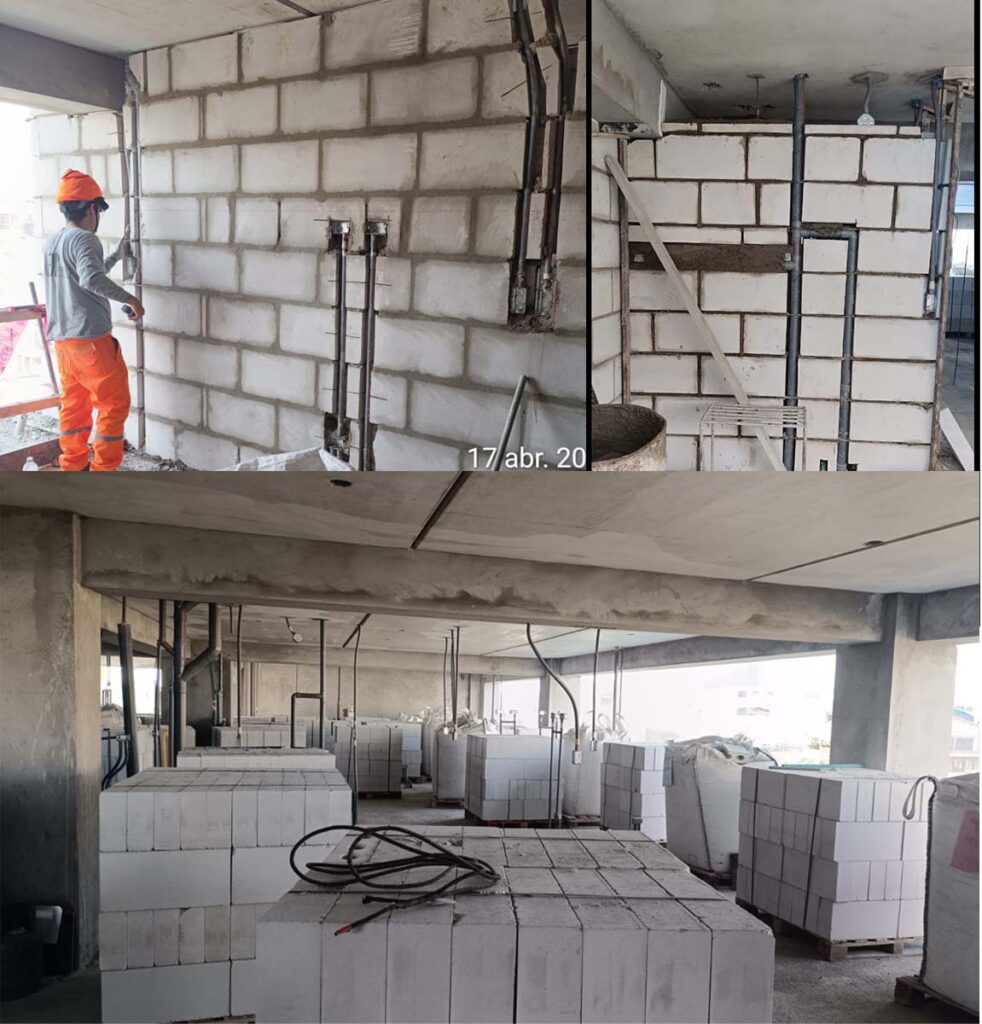

El otro tipo de albañilería que existe es el que sirve solo como tabiquería, es decir, las cargas de gravedad y sismicas son resistidas generalmente por un sistema aporticado principal, mientras que estos muros solo sirven de tabiqueria para separar ambientes y se construyen despues de realizados los elementos principales (fig 04), en este caso se tiene un aislamiento en los bordes del muro.

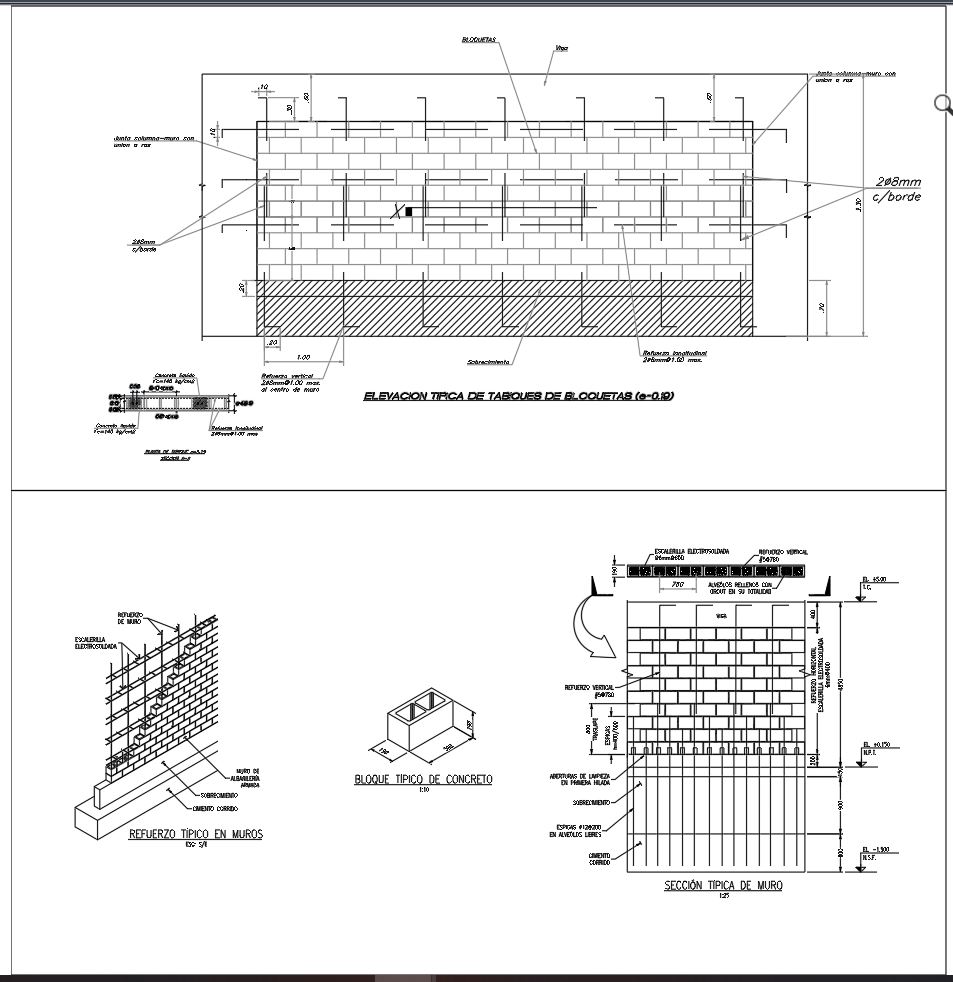

Para un mayor detalle y por ende un mejor entendimiento, comparto un archivo en formato .dwg con algunas caracteristicas de la albañileria armada confinada.
El plano en formato cad lo puedes ver en el siguiente enlace:
https://drive.google.com/file/d/1Ezo0W0QppnXguPUlrvmdjVuvpCFA1zAM/view?usp=sharing
